Opis produktu

● Nr modelu: WGS SF6 LBS

● Prąd znamionowy: 630A

● Napięcie robocze: 12kV, 24kV, 36kV

● Wysoka zdolność wyłączania

● Kompaktowy rozmiar i lekkość

● Norma: IEC60256-1, 1997, IEC60420

Wstęp

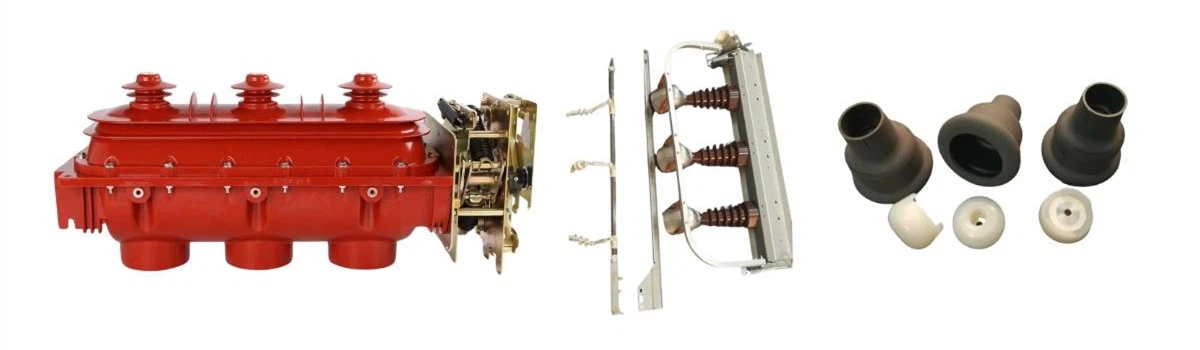

WGS-12/24/36kV SF6 LBS to wewnętrzny przełącznik wysokiego napięcia przeznaczony do zasilania i podstacji transformatorowych. Wykorzystuje gaz SF6 jako środek gaszący łuk elektryczny i izolujący. Dzięki możliwościom włączania, wyłączania i uziemiania skutecznie chroni i kontroluje urządzenia elektryczne.

WGS-12/24/36kV SF6 LBS jest szczególnie odpowiedni do szaf z siecią pierścieniową, szaf z odgałęzieniami kablowymi i rozdzielczych podstacji rozdzielczych. Ponadto wariant WGS-12/24/36kV-D SF6 LBS łączy SF6 LBS z bezpiecznikiem w celu zapewnienia dodatkowej ochrony. Oba modele są zgodne z normami określonymi przez IEC60256-1 (1997) i IEC60420. Te niezawodne i wszechstronne SF6 LBS przyczyniają się do wydajnego funkcjonowania systemów elektrycznych, zapewniając bezpieczne i kontrolowane działanie w różnych zastosowaniach.

Korzyść

● Wysoka zdolność wyłączania: SF6 LBS może niezawodnie przerywać obwody pod obciążeniem i w warunkach zwarcia. Jego zdolność wyłączania przewyższa zdolność tradycyjnych wyłączników obciążenia, co pozwala mu obsługiwać wyższe prądy i obciążenia.

● Wysoka stabilność elektryczna i mechaniczna: SF6 LBS wykorzystuje gaz SF6 pod wysokim ciśnieniem jako medium gaszące łuk, zapewniając doskonałą stabilność elektryczną i mechaniczną. Wysoka wydajność izolacji i zdolność gaszenia łuku gazu SF6 umożliwiają stabilną pracę wyłącznika obciążenia w warunkach wysokiego napięcia i dużego prądu.

● Wysoka niezawodność: SF6 LBS oferuje niezawodną pracę i wydajność w różnych warunkach środowiskowych. Jest mniej podatny na wilgoć, zanieczyszczenia i inne czynniki zewnętrzne, dzięki czemu nadaje się do długotrwałej pracy w trudnych warunkach pracy.

● Kompaktowy rozmiar i lekkość: W porównaniu do tradycyjnych wyłączników obciążenia powietrznego, SF6 LBS ma mniejszy rozmiar i mniejszą wagę. Dzięki temu jest wygodniejszy w instalacji i okablowaniu w zastosowaniach terenowych, szczególnie w środowiskach o ograniczonej przestrzeni.

● Długa żywotność: Dzięki zastosowaniu wysokiej jakości materiałów i konstrukcji SF6 LBS ma dłuższą żywotność. Jego wydajność izolacyjna i zdolność gaszenia łuku pozostają stabilne podczas długotrwałego użytkowania, co zmniejsza potrzebę konserwacji i wymiany.

Dane techniczne

Przedmiot	Jednostka	Ocena
Napięcie znamionowe	KV	12	24	36
Częstotliwość znamionowa	Hz	50/60Hz
Prąd znamionowy	A	630
Znamionowy prąd wyłączający obciążenie	A	630
Prąd znamionowy przerywający ładowanie kabla	A	10
Znamionowy prąd załączalny zwarciowy	K.A.	50
Prąd szczytowy wytrzymywany	K.A.	50
Znamionowy prąd zwarciowy wytrzymywany	K.A.	25
Znamionowy czas trwania zwarcia	S	1
Napięcie wytrzymywane częstotliwości sieciowej, faza do fazy/faza	KV	28	50	70
Napięcie wytrzymywane częstotliwości sieciowej, przerwa przerywająca (wartość skuteczna)	KV	32	60	82
Wytrzymałość na napięcie udarowe piorunowe, faza do fazy/faza do ziemi	KV	75	125	170
Wytrzymałość na napięcie udarowe piorunowe, przerwanie przerwy	KV	85	145	195
Żywotność mechaniczna	Czasy	Większe lub równe 5000	Większe lub równe 2000
Poziom zabezpieczeń		IP3X

Pytania i odpowiedzi

P: Czym jest model WGS SF6 LBS?

A: Model WGS SF6 LBS to przełącznik elektryczny używany do przerywania i zamykania obwodów elektrycznych w zastosowaniach średniego i wysokiego napięcia. Wykorzystuje gaz SF6 jako środek gaszący łuk i izolujący.

P: Jakie są zalety modelu WGS SF6 LBS?

A: Model SF6 LBS firmy WGS oferuje takie zalety, jak wysoka zdolność wyłączania, wysoka stabilność elektryczna i mechaniczna, wysoka niezawodność, kompaktowe rozmiary, lekkość i długa żywotność.

P: Jak działa model WGS SF6 LBS?

A: Gdy wyłącznik obciążenia jest zamknięty, pozwala na przepływ prądu elektrycznego przez obwód. Gdy jest otwarty, przerywa przepływ prądu, gasząc łuk za pomocą gazu SF6, który ma doskonałe właściwości gaszenia łuku.

P: Gdzie jest stosowany model WGS SF6 LBS?

A: Model WGS SF6 LBS jest powszechnie stosowany w systemach dystrybucji energii, stacjach transformatorowych, jednostkach pierścieniowych, szafach rozgałęźnych kablowych i stacjach rozdzielczych.

P: Czy z urządzeniami SF6 LBS serii WGS wiążą się jakieś problemy środowiskowe?

A: Tak, gaz SF6 jest silnym gazem cieplarnianym o wysokim potencjale globalnego ocieplenia. Prawidłowe procedury obsługi i utylizacji są konieczne, aby zminimalizować wpływ na środowisko.

P: Czy należy zachować jakieś środki ostrożności podczas użytkowania systemów SF6 LBS serii WGS?

A: Środki ostrożności obejmują postępowanie zgodnie z wytycznymi producenta, używanie odpowiedniego sprzętu ochrony osobistej i stosowanie się do lokalnych przepisów dotyczących obchodzenia się z gazem SF6.

P: Z jakimi normami są zgodne urządzenia SF6 LBS serii WGS?

A: Urządzenia SF6 LBS są zgodne z normami takimi jak IEC60256-1, 1997, IEC60420, które określają ich wydajność, metody testowania i wymagania bezpieczeństwa.

P: Czy serię WGS SF6 LBS można łączyć z innymi urządzeniami zabezpieczającymi?

O: Tak, seria WGS SF6 LBS może być łączona z bezpiecznikami lub innymi urządzeniami zabezpieczającymi w celu zwiększenia ochrony i kontroli nad urządzeniami elektrycznymi.

P: Jaka jest żywotność serii WGS SF6 LBS?

A: Seria WGS SF6 LBS ma długą żywotność dzięki wysokiej jakości materiałom i konstrukcji. Przy odpowiedniej konserwacji mogą działać niezawodnie przez wiele lat.

P: Jakie są typowe napięcia znamionowe dla serii WGS SF6 LBS?

A: Seria WGS SF6 LBS jest dostępna w różnych napięciach znamionowych, zwykle od 12 kV do 36 kV. Konkretne napięcie znamionowe zależy od zastosowania i wymagań systemu.

P: Jak często należy sprawdzać i uzupełniać gaz SF6 w wyłącznikach obciążenia serii WGS?

A: Gaz SF6 w wyłącznikach obciążenia WGS powinien być okresowo sprawdzany pod kątem ciśnienia i poziomu czystości. Uzupełnianie jest wymagane, jeśli ciśnienie lub czystość gazu spadnie poniżej określonych limitów.

P: Jakie są typowe wymagania konserwacyjne dla serii WGS SF6 LBS?

A: Wymagania konserwacyjne obejmują okresowe kontrole, czyszczenie i testowanie styków przełącznika, mechanizmów operacyjnych i stanu gazu SF6. Regularna konserwacja pomaga zapewnić prawidłowe działanie i długowieczność przełącznika.
