![3P 4P ELCB MCCB]()
3P 4P ELCB MCCB● Nr modelu: EA7EL. ● Prąd znamionowy: 10-800A. ● Bieguny: 2P, 3P, 4P. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 690 V. ● Znamionowy prąd różnicowy roboczy: 30, 100, 500 mA -
![16A 20A 25A 32A 1P 2P 3P 4P MCCB]()
16A 20A 25A 32A 1P 2P 3P 4P MCCB● NR modelu: EA7-125, EA7T-125, EA7E-125. ● Norma: IEC60947-2. ● Bieguny: 1P, 2P, 3P, 4P. ● Prąd znamionowy: 10-32A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![40A 50A 63A Standardowy wyłącznik kompaktowy]()
40A 50A 63A Standardowy wyłącznik kompaktowy● NR modelu: EA7-125, EA7T-125, EA7E-125. ● Norma: IEC60947-2. ● Bieguny: 1P, 2P, 3P, 4P. ● Prąd znamionowy: 10-63A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![Wyłączniki kompaktowe prądu przemiennego 80A 90A 100A]()
Wyłączniki kompaktowe prądu przemiennego 80A 90A 100A● NR modelu: EA7-125, EA7T-125, EA7E-125. ● Norma: IEC60947-2. ● Bieguny: 1P, 2P, 3P, 4P. ● Prąd znamionowy: 10-100A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![Wyłącznik kompaktowy 125A 125AF 125AT]()
Wyłącznik kompaktowy 125A 125AF 125AT● NR modelu: EA7-125, EA7T-125, EA7E-125. ● Norma: IEC60947-2. ● Bieguny: 1P, 2P, 3P, 4P. ● Prąd znamionowy: 10-125A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![150A 160A Regulowany 3-fazowy wyłącznik kompaktowy]()
150A 160A Regulowany 3-fazowy wyłącznik kompaktowy● NR modelu: EA7-160, EA7T-160, EA7E-160. ● Norma: IEC60947-2. ● Bieguny: 2P, 3P, 4P. ● Prąd znamionowy: 63-160A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![180A 200A 225A 250A Elektroniczny wyłącznik kompaktowy]()
180A 200A 225A 250A Elektroniczny wyłącznik kompaktowy● NR modelu: EA7-250, EA7T-250, EA7E-250. ● Norma: IEC60947-2. ● Bieguny: 3P, 4P. ● Prąd znamionowy: 100-250A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![300A 400A 3-fazowy wyłącznik termiczny MCCB]()
300A 400A 3-fazowy wyłącznik termiczny MCCB● NR modelu: EA7-400, EA7T-400, EA7E-400. ● Norma: IEC60947-2. ● Bieguny: 3P, 4P. ● Prąd znamionowy: 250-400A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![450A 500A 600A 630A Wyłączniki kompaktowe obrotowe]()
450A 500A 600A 630A Wyłączniki kompaktowe obrotowe● NR modelu: EA7-630, EA7T-630, EA7E-630. ● Norma: IEC60947-2. ● Bieguny: 3P, 4P. ● Prąd znamionowy: 250-630A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![700A 800A 1000A 1200A 1250A Wyłączniki kompaktowe z napędem silnikowym]()
700A 800A 1000A 1200A 1250A Wyłączniki kompaktowe z napędem silnikowym● NR modelu: EA7-1250, EA7T-1250, EA7E-1250. ● Norma: IEC60947-2. ● Bieguny: 3P, 4P. ● Prąd znamionowy: 500-1250A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj -
![1600A 2000A IEC60947-2 Panel MCCB]()
1600A 2000A IEC60947-2 Panel MCCB● Numer modelu: EA7T-2000, EA7E-2000. ● Norma: IEC60947-2. ● Bieguny: 3P, 4P. ● Prąd znamionowy: 1250-2000A. ● Napięcie znamionowe: 400V. ● Znamionowe napięcie izolacji: 1000 V. ● Rodzaj wyzwalania:
Wyłącznik automatyczny w obudowie formowanej (MCCB) to urządzenie zabezpieczające obwód elektryczny przed przeciążeniami i awariami. Można go stosować jako główny wyłącznik w panelu wyłączników, gdzie zapewnia ochronę nadprądową całego systemu.
MCCB przerywa przepływ prądu, gdy wykryje usterkę lub stan przetężenia. Zazwyczaj jest wymieniony w UL 489 i certyfikowany przez CSA, co czyni go odpowiednim do stosowania w Ameryce Północnej. MCCB są dostępne w różnych wartościach znamionowych, od 30 A do 6000 A i wyższych. Są również dostępne w różnych charakterystykach wyzwalania, takich jak wyzwalanie natychmiastowe, krótkotrwałe opóźnienie, długotrwałe opóźnienie lub regulowane ustawienia wyzwalania.
Będąc formowane w obudowie ochronnej, wyłączniki MCCB są również bardziej odporne na wpływy środowiskowe, takie jak wilgoć i kurz, które mogą skrócić żywotność innych wyłączników. Z tego samego powodu są również bardziej niezawodne. Ponieważ są samowystarczalne, istnieje mniejsze prawdopodobieństwo, że wilgoć i kurz spowodują awarię poprzez uszkodzenie wyłącznika.
MCCB są również mniej podatne na przypadkowe zadziałanie, co może być frustrujące i czasochłonne. Ponadto MCCB zapewniają wyłączniki wysokoprądowe i są niezwykle łatwe w instalacji na panelu.
Użycie wyłącznika MCCB może pomóc chronić wszystkie rodzaje obwodów elektrycznych przed zwarciami, przeciążeniami i skokami napięcia. Dzięki temu nadają się do zabezpieczania wszystkiego, od dużych systemów przemysłowych po małe urządzenia domowe. Wyłącznik MCCB może wykrywać usterki i zabezpieczać system przed ryzykownymi sytuacjami. Działa również jako urządzenie ochronne i przełączające dla obwodów zasilających.
Wyłączniki MCCB mogą być również używane do bezpiecznego wyłączania dowolnego rodzaju systemu w przypadku awarii lub nieoczekiwanej awarii zasilania. Dzięki temu są bardzo przydatne w przypadku przerw w dostawie prądu lub w każdej innej sytuacji, w której konieczne jest szybkie działanie w celu zapobieżenia uszkodzeniom lub obrażeniom.
Ponadto wiele wyłączników MCCB jest wyposażonych w funkcję resetowania, która umożliwia szybkie przywrócenie obwodu po wystąpieniu zwarcia lub przeciążenia. Funkcja ta jest ulgą dla osób pracujących w niebezpiecznych środowiskach, ponieważ eliminuje potrzebę ciągłego monitorowania systemu i wykrywania wszelkich potencjalnie niebezpiecznych problemów.
Rodzaje wyłączników automatycznych w obudowie formowanej
Tego typu wyłączniki kompaktowe są przeznaczone do wyzwalania w przypadku wykrycia prądu o wartości {{0}} razy wyższej od prądu znamionowego, zwykle w czasie od 0,04 do 13 sekund, w zależności od wartości znamionowej wyłącznika.
Są one również zazwyczaj instalowane na tablicach rozdzielczych budynków przemysłowych i handlowych o niskich prądach zwarciowych. MCCB typu B najlepiej sprawdza się w przypadku obciążeń rezystancyjnych. Należą do nich oświetlenie, ogrzewanie itp.
Tego typu wyłączniki w obudowie formowanej są zbudowane tak, aby wyzwalać przy prądach zwarciowych, które są pomiędzy {{0}} razy większe od prądu znamionowego, przy czasie trwania 0,04-5 sekundy. Jak widać, tego typu wyłączniki MCCB wykazują umiarkowaną wrażliwość zarówno na przeciążenia, jak i zwarcia.
Stosuj je w systemach z silnikami i innymi obciążeniami indukcyjnymi. Są to głównie systemy dystrybucji energii, które są narażone na umiarkowane poziomy prądów udarowych.
W porównaniu do dwóch poprzednich typów, typ D MCCB ma większą tolerancję na prądy zwarciowe. Wyzwala się przy {{0}} razy większym od swojego prądu znamionowego, co jest dość wysokie, i na okres od 0,04 do 3 sekund.
Ten typ wyłącznika nadaje się do systemów o wysokich prądach rozruchowych, takich jak silniki elektryczne lub transformatory i jest zwykle instalowany w panelach wejściowych. Jako taki najlepiej nadaje się do zastosowań przemysłowych.
Wyłącznik MCCB typu K został specjalnie zaprojektowany do zadziałania, gdy prąd osiągnie wartość od {{{0}} razy większą od wartości znamionowej i na czas od 0,04 do 5 sekund. Jego najlepsze zastosowania są podobne do zastosowań typu D-breaker: obciążenie indukcyjne z bardzo wysokimi prądami udarowymi.
Dlatego jest on głównie używany w przemysłowych i komercyjnych systemach zasilania. W tych zastosowaniach wyłącznik chroni obwody, które zawierają silniki, pompy i stosunkowo duże transformatory.
Tego typu wyłączniki kompaktowe wyzwalają się, gdy wykryją prąd o wartości między {{0}} razy większej od wartości znamionowej i w zakresie czasu od 0,04 do 5 sekund.
Są one specjalnie zaprojektowane do prądów zwarciowych, stąd ich wysoka czułość. Są zatem dobrze przystosowane do wrażliwych obwodów, takich jak komputery lub medyczne systemy elektroniczne.
Zastosowanie wyłącznika automatycznego w obudowie formowanej
Nieruchomości komercyjne
Wyłączniki kompaktowe produkowane przez producentów wyłączników kompaktowych są powszechnie stosowane w budynkach komercyjnych w celu ochrony przed przetężeniami w panelach rozdzielczych, centrach sterowania silnikami i jednostkach rozdziału energii.
Obiekty przemysłowe
Wyłączniki MCCB odgrywają kluczową rolę w ochronie silników, generatorów, transformatorów i innych urządzeń przemysłowych przed przeciążeniami i zwarciami. Są szeroko stosowane w zakładach produkcyjnych, rafineriach i przemyśle przetwórczym.
Elementy wyłącznika automatycznego w obudowie formowanej
Rama
Rama MCCB to zewnętrzna obudowa, która mieści wszystkie wewnętrzne komponenty. Rama jest zazwyczaj wykonana z formowanego plastiku lub metalu i zapewnia wytrzymałość mechaniczną oraz ochronę przed czynnikami środowiskowymi, takimi jak kurz i wilgoć.
Mechanizm operacyjny
Mechanizm operacyjny MCCB odpowiada za otwieranie i zamykanie wyłącznika. Zazwyczaj składa się z uchwytu lub dźwigni, która służy do ręcznej obsługi urządzenia, a także mechanizmu do automatycznego wyzwalania wyłącznika w przypadku przeciążenia lub zwarcia.
Jednostka wyzwalająca
Jednostka wyzwalająca jest sercem wyłącznika MCCB, odpowiedzialnym za wykrywanie i przerywanie przepływu prądu podczas przeciążenia lub zwarcia. Jednostka wyzwalająca może być termiczna lub magnetyczna, w zależności od rodzaju przeciążenia, przed którym jest chroniona. Jednostka wyzwalająca jest zazwyczaj regulowana, co pozwala na dostosowanie charakterystyki wyzwalania urządzenia.
Łączność
Styki wyłącznika MCCB odpowiadają za tworzenie i zrywanie połączeń elektrycznych w obwodzie. Styki są zazwyczaj wykonane z materiału o wysokiej przewodności, takiego jak miedź lub srebro, i są zaprojektowane tak, aby wytrzymywać wysokie poziomy prądu i napięcia bez uszkodzeń.
System gaszenia łuku elektrycznego
Podczas przerwania obwodu elektrycznego łuk elektryczny powstaje między stykami wyłącznika. System gaszenia łuku elektrycznego MCCB odpowiada za szybkie gaszenie łuku, aby zapobiec uszkodzeniu urządzenia i otaczającego sprzętu. System gaszenia łuku elektrycznego może być magnetyczny lub termiczny, w zależności od rodzaju wyłącznika.
Akcesoria
Wyłączniki MCCB można dostosować do konkretnych zastosowań za pomocą szeregu akcesoriów. Akcesoria te mogą obejmować wyłączniki pomocnicze, wyzwalacze bocznikowe, wyzwalacze podnapięciowe i inne.
Jak konserwować wyłączniki automatyczne w obudowie formowanej
Dokręcanie śruby zaciskowej
Aby zapewnić dłuższą żywotność wyłącznika automatycznego w obudowie formowanej i uniknąć poważnych uszkodzeń, co 6 miesięcy należy dokręcić śrubę zaciskową, aby zapobiec iskrzeniu elektrycznemu w przypadku poluzowania połączenia.
Kabel ulegnie uszkodzeniu i spaleniu, jeśli śruba będzie luźna. Iskrzenie może spowodować pożar oraz wpłynąć na niezawodność i funkcjonowanie wyłącznika automatycznego. Należy używać odpowiednich narzędzi ręcznych i przestrzegać standardowego momentu obrotowego określonego przez producenta podczas dokręcania śruby.
Czyszczenie kurzu
Najważniejszą przyczyną nieprawidłowego działania wyłącznika automatycznego w obudowie formowanej jest kurz. Gdy jest go zbyt dużo w miejscach połączeń zaciskowych i mechanizmu, powstaje duża rezystancja i urządzenie wyzwalające nie działa prawidłowo.
To poważny błąd i nie powinien się zdarzyć, ponieważ może spowodować uszkodzenie sprzętu i większe niebezpieczeństwo, jeśli będzie dotyczyć ludzkiego życia. Zazwyczaj co 6 miesięcy musimy wykonać czyszczenie MCCB z kurzu za pomocą odkurzacza, suchego sprężonego powietrza lub gładkiej szczotki. Należy zachować ostrożność w kwestiach bezpieczeństwa i odłączyć zasilanie przed wykonaniem prac czyszczących.
Urządzenie testowe wyzwalające
Jest to bardzo ważne, aby mieć pewność, że mechanizm wyzwalający jest w dobrym stanie i działa prawidłowo, ponieważ jest to główne zadanie wyłącznika. Test wyzwalania można wykonać co 3 lata. Jeśli nie wiesz, jak wykonać test, skonsultuj się z inżynierem elektrykiem lub wykonawcą instalacji elektrycznych.
Nie usuwać części
Podczas codziennej konserwacji nie wolno demontować podzespołów. W przypadku stwierdzenia nieprawidłowego działania należy natychmiast je wyłączyć, nie dopuszczać do wadliwej pracy. W przypadku stwierdzenia nieprawidłowego działania należy je natychmiast odłączyć, nie dopuszcza się wadliwej pracy maszyny.
Jak wybrać odpowiedni wyłącznik automatyczny w obudowie formowanej
Aktualna ocena
Prąd znamionowy wyłącznika MCCB jest krytycznym czynnikiem, który określa jego zdolność do radzenia sobie z prądem przepływającym przez obwód bez wyzwalania. Istotne jest, aby wybrać wyłącznik MCCB o prądzie znamionowym, który odpowiada wymaganiom obciążenia Twojego systemu. Wybór wyłącznika MCCB o zbyt niskim prądzie znamionowym może prowadzić do częstego wyzwalania, podczas gdy wyłącznik MCCB o zbyt wysokim prądzie znamionowym może nie zapewniać odpowiedniej ochrony.
Zabezpieczenie przed zwarciem
Jedną z głównych funkcji wyłącznika MCCB jest ochrona przed zwarciami. Ochrona przed zwarciami zapobiega uszkodzeniu układu elektrycznego przez nadmierny prąd i potencjalnym zagrożeniom. Szukaj wyłączników MCCB wyposażonych w zaawansowane mechanizmy ochrony przed zwarciami, takie jak wyzwalacze magnetyczne i termiczne, aby zapewnić szybką reakcję i niezawodną ochronę.
Napięcie znamionowe
Napięcie znamionowe wyłącznika MCCB musi odpowiadać napięciu znamionowemu obwodu, w którym będzie zainstalowany. Wybór wyłącznika MCCB o prawidłowym napięciu znamionowym jest kluczowy dla zapobiegania awariom i zapewnienia bezpieczeństwa zarówno sprzętu, jak i personelu.
Regulowane ustawienia podróży
Różne zastosowania mogą wymagać różnych poziomów ochrony. Wyłączniki MCCB z regulowanymi ustawieniami wyzwalania pozwalają dostosować czułość wyłącznika do konkretnych potrzeb systemu. Ta elastyczność zapewnia optymalną ochronę bez zbędnego wyzwalania.
Zdolność wyłączania
Zdolność wyłączania wyłącznika MCCB odnosi się do jego zdolności do przerwania przepływu prądu w warunkach awarii. Konieczne jest wybranie wyłącznika MCCB o zdolności wyłączania przekraczającej potencjalny prąd awarii w systemie. Gwarantuje to skuteczność wyłącznika MCCB w izolowaniu awarii i zapobieganiu dalszym uszkodzeniom.
Zagadnienia środowiskowe
W zależności od środowiska instalacji, czynniki takie jak temperatura, wilgotność i wibracje mogą mieć wpływ na wydajność wyłączników MCCB. Wybierz wyłączniki MCCB o solidnej konstrukcji i parametrach środowiskowych, które odpowiadają warunkom, w których będą działać. Zapewnia to długowieczność i spójną pracę.
Koordynacja z innymi urządzeniami ochronnymi
W złożonych systemach elektrycznych może być zainstalowanych wiele urządzeń zabezpieczających. Osiągnięcie właściwej koordynacji między wyłącznikami MCCB i innymi urządzeniami zabezpieczającymi, takimi jak bezpieczniki i przekaźniki, jest kluczowe, aby zapewnić, że odpowiednie urządzenie zadziała w przypadku awarii, jednocześnie minimalizując zakłócenia w pozostałej części systemu.
Certyfikaty
Nasz zakład
WEAG ma zespół sprzedaży z wieloletnim doświadczeniem w dziedzinie elektrotechniki, dostarczając naszym drogim klientom informacje o produktach elektrycznych, pomagając im w wyborze najbardziej odpowiednich produktów elektrycznych i zapoznając ich ze sposobami użytkowania i konserwacji. Szanujemy wymagania i wybory naszych klientów oraz zapewniamy profesjonalne konsultacje techniczne oparte na wiedzy specjalistycznej na temat produktów elektrycznych, a także kompletne rozwiązania elektryczne. Podczas procesu produkcji WEAG ściśle kontroluje jakość, a nasz profesjonalny międzynarodowy zespół logistyczny bezpiecznie dostarcza towary klientom na całym świecie. WEAG może również zapewnić klientom zdalną pomoc online w celu ukończenia instalacji i uruchomienia produktów i urządzeń elektrycznych lub zapewnić usługi na miejscu itp.
Często zadawane pytania
Jesteśmy profesjonalnymi producentami i dostawcami wyłączników w obudowie formowanej w Chinach, specjalizującymi się w świadczeniu wysokiej jakości usług dostosowanych do potrzeb klienta. Serdecznie zapraszamy do hurtowej sprzedaży wysokiej jakości wyłączników w obudowie formowanej w konkurencyjnej cenie z naszej fabryki.
Popularne Produkty

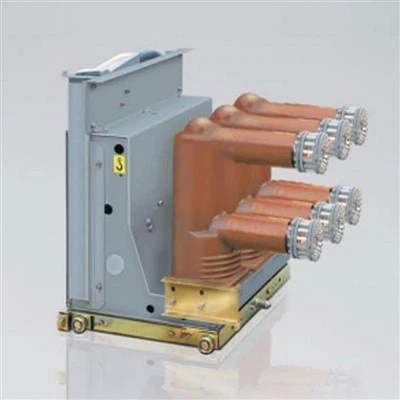

● Napięcie znamionowe: 12kV, 24kV, 40,5kV
