Opis produktu

● Nr modelu: EF330

● Norma: IEC/EN 60947-4-1

● Prąd znamionowy: 330A

● Znamionowe napięcie robocze: AC50/60Hz, 690V

● Obwód główny: 3P, 4P

● Kategoria użytkowania: AC3, AC4

● Kategoria montażu: III

Wstęp

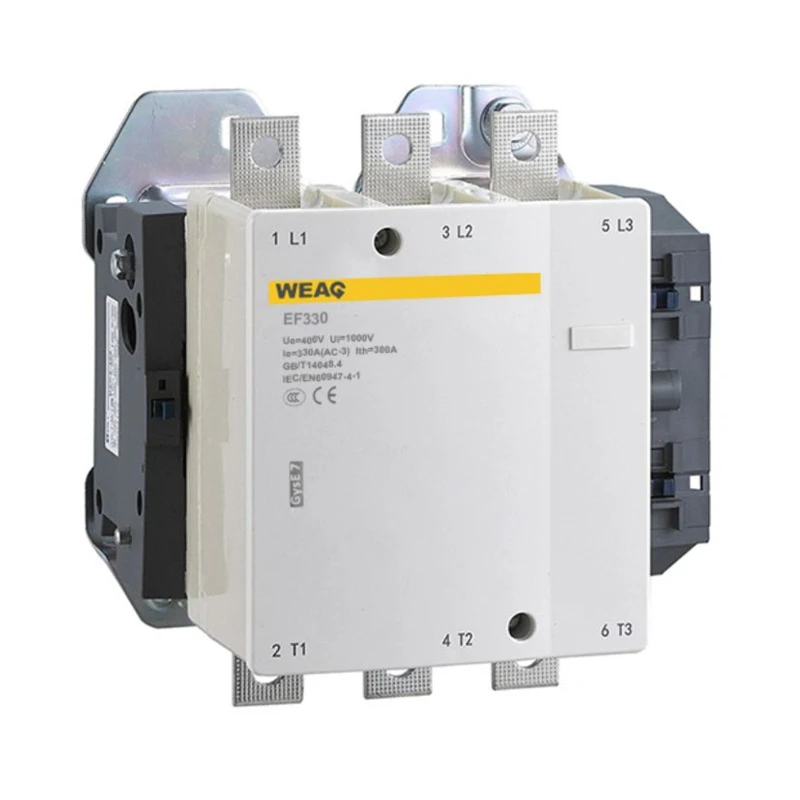

Stycznik EF330, produkowany przez WEAG Electric, to wysoce niezawodny i wszechstronny przełącznik elektryczny szeroko stosowany w zastosowaniach przemysłowych i komercyjnych. Stanowi wydajną alternatywę dla stycznika AC LC1F330, zapewniając precyzyjną kontrolę i płynne przełączanie obciążeń elektrycznych w systemach zasilania prądem przemiennym.

Posiadający modułową konstrukcję stycznik EF330 jest dostępny w różnych rozmiarach i konfiguracjach, aby sprostać szerokiemu zakresowi wymagań dotyczących napięcia i prądu. Jego komponenty obejmują cewki elektromagnetyczne i styki mocy. Pobudzenie cewki generuje pole magnetyczne, które przyciąga styki mocy, zamykając obwód i umożliwiając przepływ prądu przez obciążenie. Odłączenie cewki powoduje otwarcie styków, przerywając przepływ prądu.

Jedną z istotnych zalet stycznika EF330 jest jego trwałość i długowieczność, nawet w trudnych warunkach. Wykazuje on wyjątkową wytrzymałość na naprężenia elektryczne i mechaniczne, zapewniając niezawodną pracę i wydłużony okres eksploatacji. Stycznik jest specjalnie zaprojektowany do obsługi wysokich częstotliwości przełączania, jednocześnie minimalizując zużycie energii, co sprzyja zwiększonej efektywności energetycznej.

Funkcje bezpieczeństwa są zintegrowane w styczniku EF330, aby zwiększyć ochronę i zapobiec przypadkowemu uruchomieniu. Zawiera styki pomocnicze, które mogą być wykorzystywane do celów sterowania i sygnalizacji. Ponadto stycznik oferuje ochronę przed przeciążeniem poprzez integrację przekaźników przeciążeniowych termicznych lub elektronicznych modułów przeciążeniowych.

Podsumowując, stycznik EF330, wszechstronny i niezawodny przełącznik elektryczny, służy jako wydajny zamiennik stycznika AC LC1F330. Dzięki solidnej konstrukcji, funkcjom bezpieczeństwa i kompatybilności z różnymi wartościami napięcia i prądu umożliwia precyzyjną kontrolę i obsługę obciążeń elektrycznych w systemach zasilania prądem przemiennym, co czyni go preferowanym wyborem do zastosowań przemysłowych i komercyjnych.

Funkcja

Przekaźnik elektryczny EF330 oferuje szereg godnych uwagi cech, które czynią go niezawodnym i wszechstronnym urządzeniem do sterowania i przełączania obciążeń elektrycznych w systemach zasilania prądem przemiennym. Niektóre z jego godnych uwagi atrybutów obejmują:

● Konstrukcja modułowa: przekaźnik elektryczny EF330 wykorzystuje konstrukcję modułową, co ułatwia instalację i konserwację. Można go bezproblemowo zintegrować z panelami sterowania elektrycznego i systemami.

● Szeroka gama rozmiarów i konfiguracji: przekaźnik elektryczny EF330 jest dostępny w różnych wymiarach i konfiguracjach, dostosowanych do różnych wartości napięcia i prądu. Zapewnia to zgodność z szeroką gamą zastosowań i wymagań obciążeniowych.

● Zwiększona odporność elektryczna i mechaniczna: przekaźnik jest zaprojektowany tak, aby wytrzymać wysokie obciążenia elektryczne i oferuje doskonałą trwałość elektryczną i mechaniczną. Może obsługiwać częste operacje przełączania i zapewnia długą żywotność.

● Niskie zużycie energii: przekaźnik elektryczny EF330 jest energooszczędny, zużywając minimalną ilość energii podczas pracy. Pomaga to obniżyć koszty energii i zwiększyć ogólną wydajność systemu.

● Zaciski pomocnicze: Przekaźnik zawiera dodatkowe zaciski, które mogą być wykorzystywane do celów sterowania i sygnalizacji. Te dodatkowe zaciski zapewniają elastyczność w integracji systemu i umożliwiają monitorowanie stanu przekaźnika.

● Ochrona przed przeciążeniem: Przekaźnik elektryczny EF330 można łączyć z termicznymi zabezpieczeniami przeciążeniowymi lub elektronicznymi modułami przeciążeniowymi, aby zapewnić skuteczną ochronę przed przeciążeniem. Pomaga to zapobiegać uszkodzeniom podłączonego sprzętu elektrycznego i zapewnia bezpieczną pracę.

● Niezawodna praca w trudnych warunkach: przekaźnik jest zaprojektowany tak, aby działać niezawodnie w wymagających warunkach, takich jak wysokie temperatury, wilgotność i wibracje. Został skonstruowany tak, aby wytrzymać trudne warunki, dzięki czemu nadaje się do zastosowań przemysłowych i komercyjnych.

● Zastosowania w sterowaniu silnikami: Przekaźnik elektryczny EF330 jest powszechnie stosowany w zastosowaniach ze sterowaniem silnikami, umożliwiając sterowanie i obsługę silników elektrycznych, pomp, wentylatorów i innych maszyn przemysłowych.

Dane techniczne

Model nr.		EF330
Oceniony jako konwencjonalny	To (A)	380
Oceniony jako konwencjonalny	To (A)	380
Napięcie znamionowe Ui (V)	Interfejs użytkownika (V)	690
Prąd znamionowy roboczy	AC-3 czyli (A)	330
UE=380/415 V	AC-4 czyli (A)	117
3 fazy sterowane mocą	380/415 V kW	160
Silnik klatkowy AC-3	660/690 V kW	220
Żywotność elektryczna (x10³(operacje)	prąd zmienny-3	300
Żywotność elektryczna (x10³(operacje)	prąd zmienny-4	100
Żywotność mechaniczna (x10⁶(operacje)		3
Dopasowany bezpiecznik	Rozmiar	Odtwórz16-3
Dopasowany bezpiecznik	A	450
Główny obwód		3P lub 4P

Pytania i odpowiedzi

P: Czy stycznik serii EF jest kompatybilny z systemami zasilania prądem stałym?

A: Nie, seria EF Contactor została zaprojektowana specjalnie do stosowania w systemach zasilania prądem przemiennym i nie jest kompatybilna z systemami zasilania prądem stałym. Została zoptymalizowana pod kątem precyzyjnej kontroli i wydajnego przełączania obciążeń elektrycznych w systemach zasilania prądem przemiennym. W przypadku zastosowań prądu stałego należy używać różnych styczników zaprojektowanych specjalnie do zasilania prądem stałym.

P: Jakie są najważniejsze cechy styczników serii EF?

A: Seria stycznikowa EF charakteryzuje się modułową konstrukcją ułatwiającą wygodną instalację i konserwację, szerokim zakresem rozmiarów i konfiguracji, wyjątkową trwałością elektryczną i mechaniczną, niskim zużyciem energii, stykami pomocniczymi do sterowania i sygnalizacji, zabezpieczeniem przed przeciążeniem, niezawodną pracą w wymagających warunkach oraz przydatnością do zastosowań ze sterowaniem silnikami.

P: Jaka jest główna funkcja stycznika serii EF?

A: Podstawową rolą stycznika serii EF jest sterowanie silnikiem. Jest on powszechnie wykorzystywany do regulacji i zarządzania silnikami elektrycznymi, pompami, wentylatorami i różnymi innymi typami maszyn przemysłowych.

P: W jaki sposób stycznik serii EF gwarantuje zabezpieczenie przed przeciążeniem?

A: Aby zapewnić ochronę przed przeciążeniem, stycznik serii EF można stosować w połączeniu z przekaźnikami przeciążeniowymi termicznymi lub elektronicznymi modułami przeciążeniowymi. Te dodatkowe komponenty monitorują prąd przepływający przez stycznik i wyzwalają przerwanie obwodu w przypadku nadmiernego prądu.
