Opis produktu

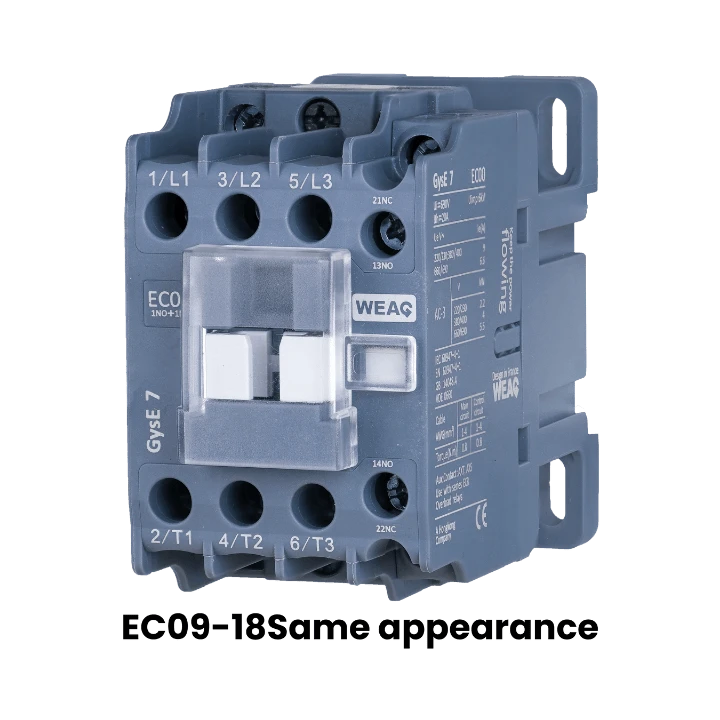

● Nr modelu: EC12(x)

● Norma: IEC60947-5-1, IEC60947-4-1

● Prąd znamionowy: 12A

● Znamionowe napięcie robocze: 220V~690V

● Znamionowe napięcie izolacji: 690 V

● Liczba biegunów: 3P

● Styk pomocniczy: 1NO+1NC

● Kategoria użytkowania: AC3, AC4

● Sposób montażu: montaż na szynie DIN lub na śrubach

Wstęp

EC12(x) to urządzenie elektryczne wykorzystywane do sterowania i przełączania dużych obciążeń elektrycznych, głównie w zastosowaniach przemysłowych i komercyjnych. Działa jako przełącznik elektromagnetyczny i składa się z cewki, styków, siłownika i styków pomocniczych.

Celem EC12(x) jest zastąpienie stycznika szyny DIN LC1D12. Po przyłożeniu napięcia sterującego cewka w styczniku magnetycznym EC12(x) zostaje pobudzona. Generuje to pole magnetyczne, które przyciąga siłownik, powodując zamknięcie lub otwarcie styków. Styki EC12(x) są specjalnie zaprojektowane do obsługi wysokich prądów, co pozwala im na ustanowienie lub przerwanie obwodu elektrycznego dla podłączonego obciążenia.

Styczniki magnetyczne EC12(x) są powszechnie stosowane do wymiany stycznika szynowego LC1D12, sterowania silnikami, systemami oświetleniowymi, elementami grzejnymi i innym ciężkim sprzętem elektrycznym. Są dostępne w różnych rozmiarach i konfiguracjach, aby dostosować się do różnych wartości napięcia i prądu. W połączeniu z innymi urządzeniami sterującymi, takimi jak przekaźniki przeciążeniowe termiczne lub rozruszniki silników, styczniki EC12(x) zapewniają kompleksową ochronę i kontrolę systemów elektrycznych. Są zgodne z normami takimi jak IEC60947-5-1 i IEC60947-4-1.

Funkcja

● Ekonomiczny stycznik prądu przemiennego o przystępnej cenie.

● Rozszerzona gama standardowych styków pomocniczych spełniająca różnorodne wymagania aplikacyjne.

● Nadaje się do adaptacji do większych wahań napięcia, zapewniając stabilność sprzętu.

● Doskonała adaptacja do warunków środowiskowych gwarantuje niezawodną pracę nawet w ekstremalnych warunkach.

Dane techniczne

Model			EC12(x)
Polacy			3P
Napięcie znamionowe izolacji (Ui)		V	690
Napięcie znamionowe robocze (Ue)		V	380/400, 660/690
Prąd cieplny znamionowy (Ith), AC-1			20
Prąd znamionowy roboczy (Ie)	prąd zmienny, 380/400 V	A	12
	prąd zmienny-3, 660/690 V		8.9
	prąd zmienny, 380/400 V		5
	prąd zmienny-4, 660/690 V		2
Moc znamionowa robocza (Pe)	prąd zmienny, 380/400 V	kW	5.5
	prąd zmienny-3, 660/690 V		7.5
	prąd zmienny, 380/400 V		2.2
	prąd zmienny-4, 660/690 V		1.5
Żywotność mechaniczna		×10⁴czasy	1200
Życie elektryczne	prąd zmienny-3		110
	prąd zmienny-4		22
Częstotliwość operacji	prąd zmienny-3	Czas/godzina	1200
	prąd zmienny-4		300

Charakterystyka cewki

Model			EC12(x)
Znamionowe napięcie sterujące (Us)	50Hz, 50/60Hz	V	24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440
Zasięg działania	Napięcie robocze	V	(85%~110%) My
Zasięg działania	Napięcie wyłączania	V	(20%~75%) My
Moc cewki	Napór	Wirginia	60
	Zapieczętowany	Wirginia	6-9.5
	Moc	W	1-3

Kontakt pomocniczy

Specyfikacja styków pomocniczych		A	11
Prąd cieplny znamionowy (Ith)		A	10
Napięcie znamionowe robocze (Ue)	klimatyzacja	V	380
Napięcie znamionowe robocze (Ue)	Prąd stały	V	220
Nominalna pojemność sterowania	prąd zmienny-15	Wirginia	360
Nominalna pojemność sterowania	prąd stały-13	W	33

Pytania i odpowiedzi

P: Czy styczniki magnetyczne serii EC można stosować w aplikacjach rewersyjnych silników?

O: Tak, styczniki magnetyczne serii EC z odpowiednimi mechanizmami blokującymi można stosować w aplikacjach rewersyjnych silników, umożliwiając obrót silnika w obu kierunkach.

P: Czy styczniki magnetyczne serii EC mają styki pomocnicze?

O: Tak, styczniki magnetyczne serii EC mają styki pomocnicze, które można wykorzystać do sygnalizacji sterującej, blokowania lub sprzężenia zwrotnego.

P: Czy styczniki magnetyczne serii EC nadają się do sterowania obwodami oświetleniowymi?

A: Styczniki magnetyczne serii EC są przeznaczone głównie do sterowania obciążeniami dużej mocy, takimi jak silniki i maszyny. W przypadku obwodów oświetleniowych powszechniej stosuje się styczniki modułowe.

P: Czy styczniki magnetyczne serii EC można stosować do sterowania wieloma silnikami?

Odp.: Tak, styczniki magnetyczne serii EC można stosować do sterowania wieloma silnikami poprzez zastosowanie odpowiednich mechanizmów blokujących i konfiguracji okablowania elektrycznego.
